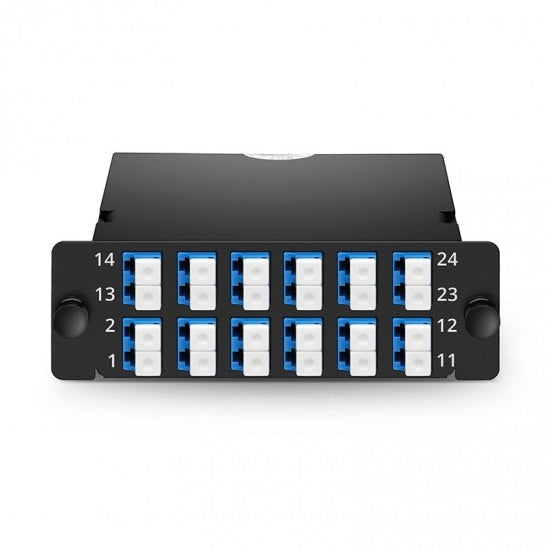

CDSM 24F MPO-Kassette OS2 mit 1× 24-Faser-MPO-Stecker, MPO-zu-24-LC-Hydra-Kabel, 6 Quad-LC-Adaptern und 1 MPO-Adapter
SKU: TP-FEC-1078 | EAN: 14906694
Benötigen Sie fachkundige Beratung?
Unsere Produktspezialisten stehen Ihnen bei Fragen zu technischen Daten, zur Produktauswahl oder zur Installation gerne zur Verfügung.
Über Telco Parts 24F MPO-Kassette OS2 mit 1× 24-Faser-MPO-Stecker, MPO-zu-24-LC-Hydra-Kabel, 6 Quad-LC-Adaptern und 1 MPO-Adapter
Die MPO-Kassette CDSM 24F ist für Glasfaseranwendungen mit hoher Dichte in Rechenzentren konzipiert. Die Kassette ermöglicht die Umwandlung von 24-faserigen MPO/MTP-Trunk-Verbindungen in Simplex- oder Duplex-LC-Verbindungen, sodass Geräte, Patchfelder oder Endgeräte direkt über Standard-Patchkabel angeschlossen werden können.
Die Kassette ist mit 1× OS2-MPO-Steckern mit 24 Fasern und geringem Einfügedämpfungsverlust (≤0,35 dB) ausgestattet und intern mit MPO-zu-LC-Hydra-Kabeln konfektioniert. Auf der Vorderseite verfügt die Kassette über 6 Quad-Duplex-LC-Adapter und auf der Rückseite über 1 MPO-Adapter.
Dank ihrer kompakten Bauweise und hohen Portdichte eignet sich diese MPO-Kassette ideal für MDA-, IDA- und HDA-Umgebungen in modernen Rechenzentrumsarchitekturen.
Wichtigste Merkmale
- 24 Fasern (24F)
- OS2
- 1× 24-faseriger MPO-Stecker
- Standardverlust ≤ 0,7 dB
- Konfiguration des MPO-zu-LC-Hydra-Kabels
- 6× Quad-Duplex-LC-Adapter (Vorderseite)
- 1× MPO-Adapter (Rückseite)
- Hergestellt aus hochwertigem technischem Kunststoff
- Schnelle Installation, flexibel konfigurierbar und einfach zu verwalten
Anwendung
- Verkabelung von Rechenzentren
- MPO-zu-LC-Verzweigung mit hoher Dichte
- Direkter Anschluss an aktive Geräte und Patchfelder
Technische Daten der MTP-/MPO-Stecker:
| Eigenschaft | Singlemode | Multimode |
|---|---|---|
| Einfügungsdämpfung (dB) | ≤0,60 (Standard)≤0,35 (Elite) | ≤0,60 (Standard)≤0,35 (Elite) |
| Rückflussdämpfung (dB) | ≥60 | ≥20 |
| Haltbarkeit | ≤ 0,2 dB (500 Steckzyklen) | ≤ 0,2 dB (500 Steckzyklen) |
| Zugfestigkeit | 10 kgf | 10 kgf |
| Betriebstemperatur | -20 °C bis +70 °C | -20 °C bis +70 °C |
| Eigenschaft | Singlemode | Multimode |
|---|---|---|
| Einfügungsdämpfung (dB) | ≤0.30 | ≤0.30 |
| Rückflussdämpfung (dB) | ≥60 | ≥20 |
| Haltbarkeit | ≤ 0,2 dB (500 Steckzyklen) | ≤ 0,2 dB (500 Steckzyklen) |
| Zugfestigkeit | 10 kgf | 10 kgf |
| Betriebstemperatur | -20 °C bis +70 °C | -20 °C bis +70 °C |
| Parameter | X-Achse Min | X-Achse Max | Y-Achse Min | Maximalwert der Y-Achse |
|---|---|---|---|---|
| Biegeradius (mm) | 500 | – | 50 | – |
| polnische Perspektive | 0–0,2 | 0–0,2 | 8–0,2 | 8–0,2 |
| Faserlänge (nm) | 1000 | 3000 | – | – |
| Maximale Abweichung der Faserhöhe (nm) | 600 | – | – | – |
| Abweichung benachbarter Fasern (nm) | -300 | +300 | – | – |
| Durchschnittliche Abweichung der Faserlänge (nm) | -300 | +300 | – | – |
