Glasvezelpatchkabels voor netwerkapparatuur en patchpanelen
Een glasvezelpatchkabel, ook wel fiber patch cord genoemd, is een glasvezelkabel met connectoren aan beide uiteinden. Deze wordt gebruikt om netwerkapparatuur met glasvezelpatchpanelen te verbinden of aansluitpunten binnen een glasvezelnetwerk met elkaar te koppelen.
Glasvezelpatchkabels bieden snelle, betrouwbare verbindingen tussen netwerkswitches, servers en andere optische of telecomapparatuur. Ze worden veel toegepast in serverruimtes, datacenters, bedrijfsnetwerken en andere professionele glasvezelinstallaties.
Vergeleken met koperbekabeling ondersteunen glasvezelpatchkabels een hogere bandbreedte en grotere transmissieafstanden. Daarnaast zijn ze ongevoelig voor elektromagnetische interferentie.
Singlemode of multimode glasvezelpatchkabels?
Singlemode glasvezel gebruikt één lichtpad en is ontworpen voor verbindingen over grotere afstanden. Multimode glasvezel gebruikt meerdere lichtpaden en wordt vooral toegepast voor kortere netwerkverbindingen. Singlemode en multimode kunnen niet worden gemengd. Kies daarom altijd een optische transceiver die bij het vezeltype past.

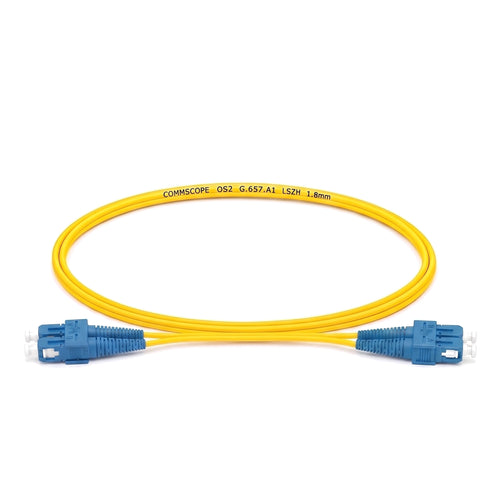

OS2 singlemode patchkabels
OS2 is een 9/125 µm singlemode vezel (ITU-T G.652.D) voor langeafstandverbindingen bij 1310 en 1550 nm. Afhankelijk van de transceiver is bijvoorbeeld 10 km (10GBASE-LR) of meer mogelijk.
Veel OS2 patchkabels gebruiken buigongevoelige G.657.A1 glasvezel. Deze is compatibel met G.652.D en maakt kleinere buigradii in patchpanelen en racks mogelijk.
OS2 patchkabels hebben doorgaans een gele mantel.

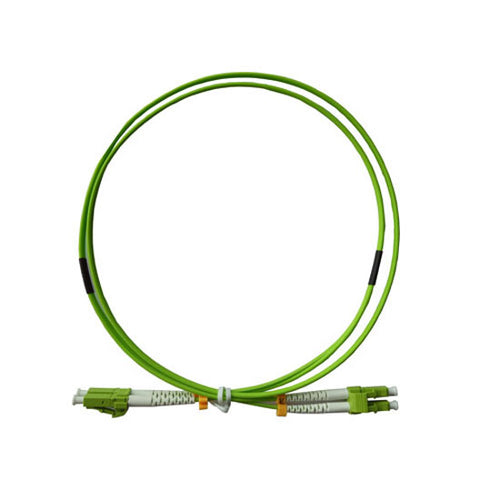

OM4 en OM5 multimode patchkabels
OM4 en OM5 zijn 50/125 µm multimode vezeltypen voor snelle verbindingen over kortere afstanden, vooral in datacenters en bedrijfsnetwerken. OM4 ondersteunt bijvoorbeeld 10GBASE-SR tot 400 meter en 100GBASE-SR4 tot 100 meter bij 850 nm.
OM5 is een wideband multimode vezel voor 850 tot 953 nm en ondersteunt SWDM toepassingen. Zo is 100G-SWDM4 tot 150 meter mogelijk, tegenover 100 meter met OM4. OM5 is achterwaarts compatibel met OM4.
OM4 patchkabels zijn meestal aqua, violet of magenta, afhankelijk van de fabrikant. OM5 heeft doorgaans een limoengroene mantel.
LC, SC en MDC connectoren kiezen
LC, SC en MDC zijn glasvezelconnectoren om patchkabels aan te sluiten op netwerkapparatuur, transceivers en glasvezelpatchpanelen.
LC is een compacte connector die veel wordt gebruikt in netwerkswitches en transceivers. SC is groter en komt veel voor in patchpanelen en telecommunicatie-infrastructuur. MDC is een zeer compacte connector voor glasvezelaansluitingen met een hoge poortdichtheid.

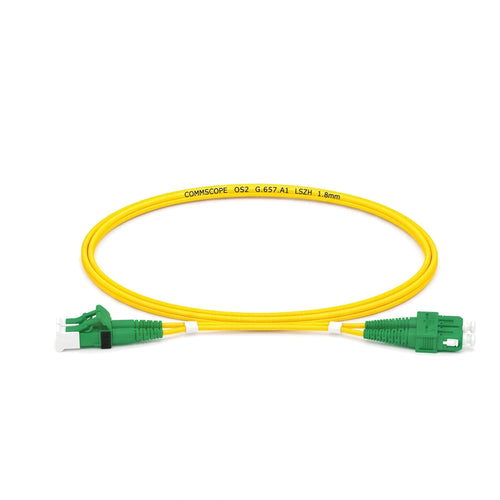

Veelvoorkomende combinaties zijn LC naar LC, LC naar SC, SC naar SC, MDC naar LC en MDC naar MDC. Controleer altijd welke connector aan beide uiteinden van de verbinding nodig is.

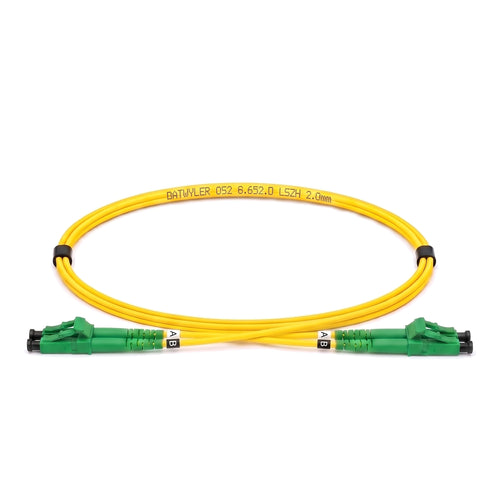

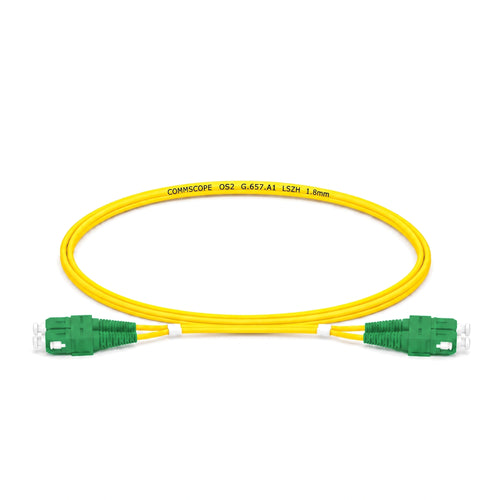

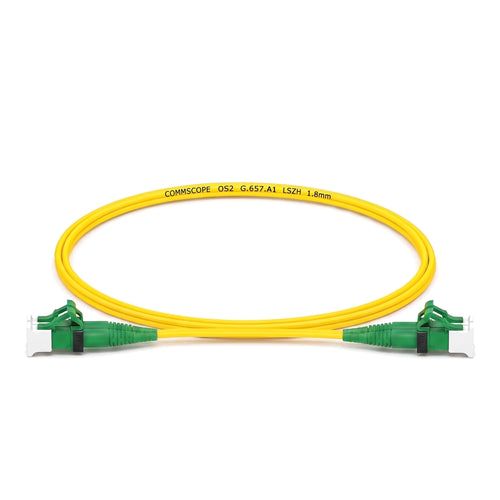

PC, UPC en APC
PC, UPC en APC beschrijven de polijsting van het contactvlak van een glasvezelconnector. PC heeft een fysieke contactafwerking, UPC is fijner gepolijst voor minder reflectie en APC gebruikt een polijsthoek van 8° voor nog lagere terugreflectie.
Blauwe connectorbehuizingen duiden doorgaans op UPC en groene op APC.

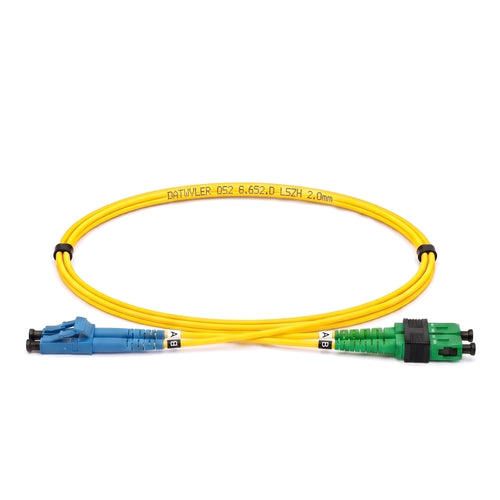

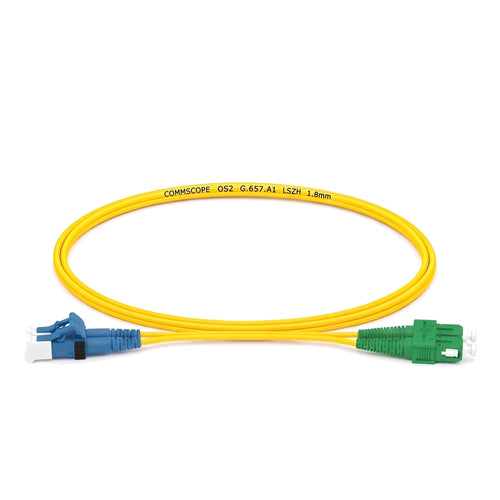

Verbind APC niet rechtstreeks met PC of UPC. Door de verschillende contactvlakken kunnen extra verliezen of beschadigingen ontstaan. Een patchkabel kan aan de ene kant UPC en aan de andere kant APC hebben, zolang beide uiteinden op een geschikte aansluiting worden aangesloten.
Duplex, uniboot en de juiste kabellengte
Een duplex glasvezelpatchkabel bevat twee vezels, doorgaans één voor verzenden en één voor ontvangen. Bij een uniboot patchkabel lopen beide vezels door één kabelmantel. Dat bespaart ruimte en vereenvoudigt kabelbeheer in netwerkomgevingen met veel aansluitingen.
Kies de kabellengte op basis van de werkelijke kabelroute en de voorgeschreven buigradius. Voorkom trekkracht op de connectoren en onnodige kabellussen. Controleer bij elk product welke lengtes en uitvoeringen beschikbaar zijn.
Duplex verbindingen en polariteit
Bij een duplex verbinding moet de zender aan de ene kant op de ontvanger aan de andere kant worden aangesloten. Of de vezels moeten worden gekruist, hangt af van de volledige verbinding, inclusief patchpanelen en cassettes. Controleer de vereiste polariteit voordat u de kabel kiest of vervangt.
Aansluiten en onderhouden
Controleer en reinig de connectoren voordat u ze aansluit. Ook nieuwe patchkabels kunnen vervuild zijn en een stofkap garandeert geen schoon contactvlak. Gebruik glasvezelreinigingsmiddelen die geschikt zijn voor het type connector.
Glasvezelpatchkabels kunnen verbindingsproblemen geven door vervuilde of beschadigde connectoren, knikken, te scherpe bochten of trekkracht. Controleer bij storingen zowel de connectoren als de kabelroute voordat u de kabel vervangt.
Glasvezelpatchkabels kopen
Bij Telco Parts vindt u duplex en uniboot glasvezelpatchkabels in OS2, OM4 en OM5, met onder andere LC, SC en MDC connectoren. Kies uit verschillende lengtes en connectorcombinaties van CommScope, Datwyler en Telco Parts, met realtime voorraadinformatie en snelle levering. Grotere aantallen nodig? Vraag een offerte aan.
